三軸力傳感器與六軸力傳感器

2024-07-23

在先進的機器人技術、製造業以及科學研究領域,力傳感器在提高精度、控制能力和安全性方面發揮著關鍵作用。在現有的各種力傳感器類型中,三軸和六軸力傳感器尤為突出。這些傳感器用於測量多個維度的力和扭矩,為廣泛的應用提供了關鍵數據。本文探討了三軸和六軸力傳感器之間的關鍵差異,幫助您了解它們的功能、應用和優勢。

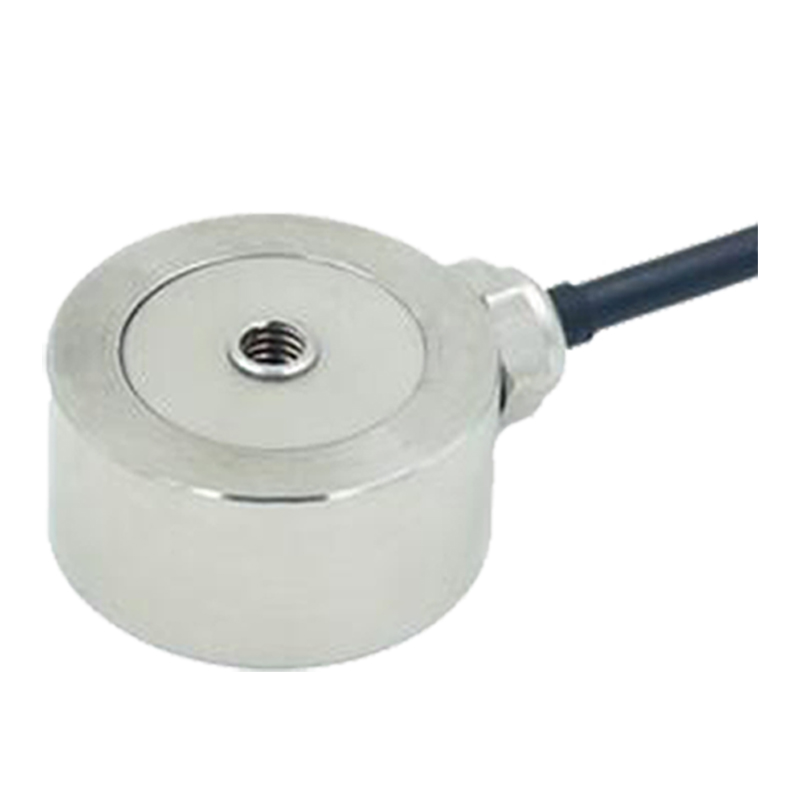

 3軸力傳感器

了解力傳感器

三軸力傳感器:

三軸力傳感器測量沿三個相互垂直的軸(X、Y 和 Z)的力。這種類型的傳感器能夠捕捉三維空間中的線性力,但不測量扭矩或旋轉力。



六軸力傳感器:

另一方面,六軸力傳感器能夠測量沿三個相互垂直的軸(X、Y 和 Z)的力和扭矩。這意味著它不僅能夠捕捉線性力,還能捕捉圍繞這些軸的旋轉力(扭矩),從而提供對作用在物體上的力的全面描述。



主要差異

測量能力:

3 軸力傳感器:可測量三維空間內的線性力(Fx、Fy、Fz)。

6 軸力傳感器:可測量線性力(Fx、Fy、Fz)以及旋轉力(Mx、My、Mz),提供六個自由度。



複雜度與數據輸出:

3 軸力傳感器:設計和數據輸出較為簡單,僅專注於三維線性力。這使其更易於集成和解讀。

6 軸力傳感器:更為複雜,能提供關於線性和旋轉力的詳細信息。這需要更複雜的數據處理和解讀,但能提供更豐富的數據。



應用:

三軸力傳感器:適用於僅需進行線性力測量的應用場景。常見用途包括材料測試、機器人抓取以及工業流程中的基本力監測。

六軸力傳感器:適用於需要全面測量力和扭矩的應用場景。這些傳感器廣泛應用於先進機器人技術(如精密裝配和触覺技術)、生物力學(分析人體運動)、航空航天(對組件進行應力測試)以及復雜的工業自動化等領域。



成本與集成:

三軸力傳感器:通常價格較低且集成較為容易,因為其設計較為簡單且測量維度較少。

六軸力傳感器:通常成本更高,且需要更複雜的集成,因為其具備額外的測量功能和數據處理需求。



精度與靈敏度:

這兩種類型的傳感器都能具有很高的精度和靈敏度,但六軸力傳感器在需要了解線性和旋轉力的應用中通常能提供更高的精度。額外的測量軸有助於檢測三軸傳感器可能遺漏的細微力和扭矩變化。

 6軸力傳感器

選擇合適的傳感器

在決定選用三軸力還是六軸力傳感器時,請考慮以下因素:

1. 應用要求:確定您的應用是否僅需要線性力測量,還是同時需要力和扭矩測量。例如,執行複雜操作的機器人手臂將受益於六軸傳感器,而簡單的材料測試裝置可能只需要三軸傳感器。

2. 預算:評估您的預算,並將其與您所需的功能複雜度和性能能力進行權衡。六軸傳感器由於更為先進,因此價格也更高。

3. 數據處理能力:確保您的系統能夠處理傳感器輸出的數據。六軸傳感器會產生更多的數據,因此需要具備先進的數據處理和分析能力。

4. 集成複雜度:考慮將傳感器集成到您現有系統中的便利性。如果您需要一個簡單的解決方案,三軸傳感器可能更為合適。



總之,三軸和六軸力傳感器各有其獨特的優勢,並適用於不同的應用。雖然三軸傳感器足以進行基本的線性力測量,但六軸傳感器能提供用於機器人學、生物力學和航空航天等高級應用的全面力和扭矩數據。了解您應用的具體需求將幫助您選擇合適的傳感器,從而確保您的項目具有最佳性能和準確性。
